起源の場所:
中国
ブランド名:
JYH
証明:
ISO9001,IATF1969
モデル番号:
OEM/ODM

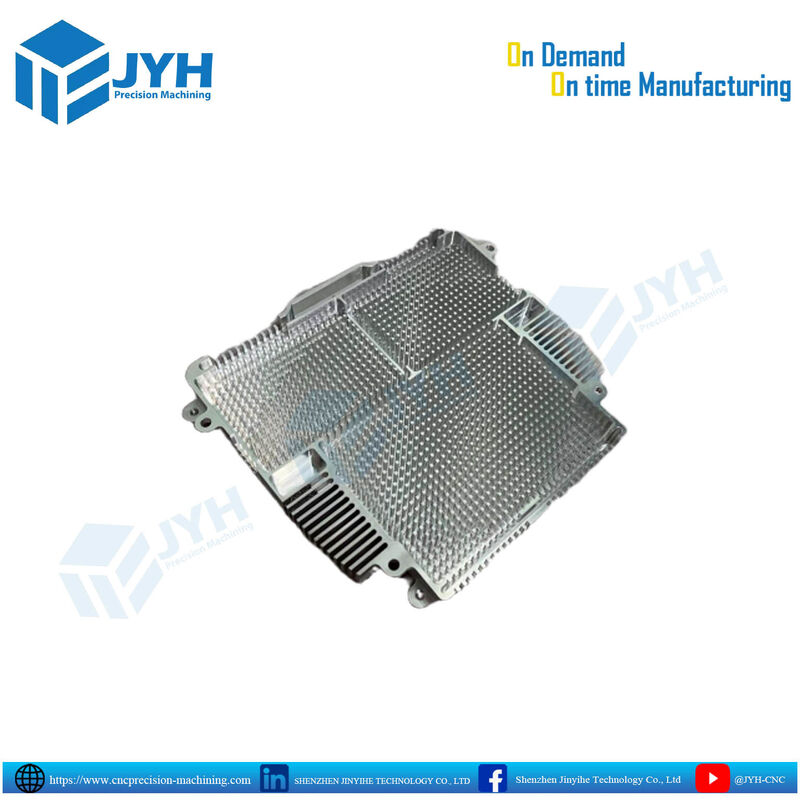

についてオーダーメイドCNC加工 アルミピンフィンヒートシンク&囲い高功率電子制御ユニット (ECU),電源変換機,自動車制御システム向けに特別に設計されています.最大熱消耗と構造的整合性が重要な高性能コンピュータハードウェア.
高度な5軸のCNCフレーズで設計された このカスタムキャビネットは 高密度のピンフィンのマトリックスを 構造アルミのハウスに直接統合しています構造保護と 熱管理を単一の単体構成要素に組み合わせることで熱抵抗を軽減し,熱インターフェースのボトルネックを取り除き,過酷な作業環境から敏感な電子機器を保護します.
| パラメータ | 仕様/標準オプション |
|---|---|
| 原材料 | アルミ合金 (Al 6061-T6,Al 7075-T6,Al 6063,Al 1050 / 1060) |
| 製造プロセス | 高速 3 軸 / 5 軸 CNC フレッシング,ワイヤ EDM |
| 機械加工精度 / 許容度 | 標準: ±0.05mm 精度: ±0.01mm |
| 表面の荒さ (Ra) | Ra 0.8μm−Ra 3.2μm (機械加工); Ra 0.4μm (磨き) |
| 表面仕上げオプション | クリア/カラーアノード化,ハードアノード化 (タイプIII),SurTec 650,砂吹き,電気のないニッケル塗装 |
| 熱伝導性 | ≈160−200 W/m⋅K (合金選択によって異なります) |
| 応用領域 | 自動車用ECU,EVインバーター,防衛電子,電信 (5Gトランシーバー),産業自動化 |
| 性能因子 | ピンフィンの機械設計 (特徴) | 標準的な直翼設計 | エクストルード / ステーキド フィンのデザイン |
|---|---|---|---|
| 熱流体力学 | 全方向流量;高温移転のための境界層を乱す | 一方向流量のみ;上部境界層の蓄積 | 限られた流量ベクトリング;関節での高熱抵抗 |
| 構造的整合性 | 単石型ビレット構造 (振動/衝撃耐性が高い) | 高度 (固体加工の場合) | 中程度から低度 (熱サイクル下での関節リラックス) |
| デザインの柔軟性 | 完全にカスタマイズ可能なピン高さ,ピッチ,形状,および囲い統合 | 適度 | 固定型横断プロファイル |
| 空間効率 | コンパクト・キャビネットの足跡内での最大熱消耗 | 容量による足跡が大きい | 中程度の効率性 |
アットシェンzhen Jinyihe Technology Co., Ltd (JYH精密加工)私たちは,世界各地の要求の高い産業のための 高複雑性,緊密な耐久性を持つ機械部品を専門としています.
3D CAD ファイル (STEP,IGES,またはSolidWorks) と図面仕様をシェンzhen Jinyihe Technology Co., Ltd迅速なDFMレビューと競争的なオートのために
