起源の場所:
中国
ブランド名:
JYH
証明:
ISO9001,IATF1969
精密CNC加工 |カスタムアルミニウムハウジング |ブラックアルマイト仕上げ |プロトタイプから量産まで

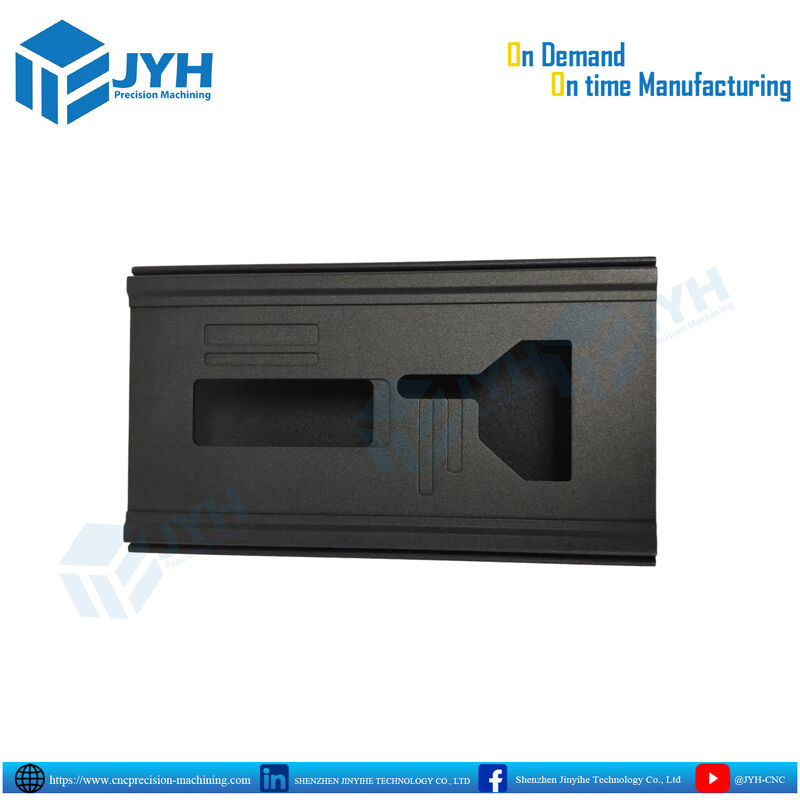

このカスタムCNC 加工アルミニウムハウジングは、精密 CNC フライス加工を使用してアルミニウムから製造され、複雑な外部プロファイル、凹んだポケット、開口部、取り付け機能、および内部キャビティを作成します。
コンポーネントは次のように終了します。ブラックアルマイト表面処理、表面保護と耐食性を向上させながら、クリーンでプロフェッショナルな外観を提供します。黒色陽極酸化処理は、機能的性能と外観の両方が重要な CNC 加工アルミニウム部品によく使用されます。
示されているハウジングは、JYH Precision Machineing の製造能力の一例です。顧客の図面、3D CAD モデル、またはエンジニアリング仕様から直接、複雑なアルミニウム製エンクロージャと機械ハウジングを作成。
単一のプロトタイプが必要な場合でも、少量の生産バッチや繰り返し生産が必要な場合でも、形状、材料、公差、表面仕上げ、検査要件は用途に応じてカスタマイズできます。
CNC 加工されたアルミニウム ハウジングは、他の機械アセンブリや電子アセンブリとの正確なインターフェースを維持しながら、内部コンポーネントを保護、サポート、または統合するためによく使用されます。
加工された板金エンクロージャーとは異なり、CNC 機械加工ハウジングは、精密に機械加工されたポケット、ステップ、スロット、ねじ穴、取り付け面、その他の複雑な形状を備えた固体アルミニウム素材から製造できます。
これにより、CNC 加工は次のような用途に特に適しています。寸法精度、構造剛性、外観および再現性重要です。
| 仕様 | 説明 |
|---|---|
| 製品タイプ | CNC 加工アルミニウムハウジング/エンクロージャ |
| 製造工程 | CNCフライス加工 |
| 材料 | 顧客の要求に応じたアルミニウム合金 |
| 一般的なアルミニウムのオプション | 6061-T6、6063、6082-T6、7075-T6 およびその他の合金 |
| 表面仕上げ | 黒アルマイト処理 |
| アルマイトタイプ | 用途に応じてタイプ II またはタイプ III を選択可能 |
| 加工能力 | 3軸、4軸、5軸CNC加工 |
| ジオメトリ | カスタムのポケット、スロット、キャビティ、穴、プロファイル |
| 許容範囲 | 顧客の図面と機能要件によると |
| 検査 | 寸法検査・三次元測定機検査も可能 |
| 生産量 | プロトタイプ、少量生産、量産 |
| CAD フォーマット | STEP、STP、IGES、IGS、DWG、DXF、およびその他の一般的な形式 |
| カスタマイズ | 完全にカスタマイズ |
| 引用 | 図面、材質、仕上げ、数量および要件に基づいて |
このハウジングの形状には、制御された工具アクセスと慎重なワーク保持を必要とする複数の機械加工機能が含まれています。
設計に応じて、CNC フライス加工を使用して以下を製造できます。
複雑な形状の場合、多軸 CNC 加工により必要なセットアップの数が削減され、さまざまなフィーチャ間の位置関係を維持できます。
JYH は、生産前に顧客の CAD モデルと図面をレビューして、潜在的な機械加工の課題、公差の問題、工具アクセスの制限、仕上げに関する考慮事項を特定できます。
このハウジングに示されている黒色仕上げは、アルミニウム陽極酸化処理。
陽極酸化処理は、従来の塗装を単に塗布するのではなく、表面に酸化アルミニウムの層を作成します。タイプ II 陽極酸化処理は通常、外観と一般的な表面保護のために選択されますが、タイプ III 硬質陽極酸化処理は、一般に耐摩耗性の向上とより硬い表面が必要な場合に選択されます。
| 特徴 | Type II黒色アルマイト処理 | Type III黒色硬質アルマイト処理 |
|---|---|---|
| 主な目的 | 外観と一般的な保護 | 耐摩耗性と耐摩耗性 |
| 外観 | 通常、より滑らか/装飾的 | 通常、より硬く、よりマットです |
| 表面保護 | 良い | より高い |
| 耐摩耗性 | 適度 | 高い |
| 寸法上の考慮事項 | コーティングの厚さを薄くする | 膜厚を厚くする |
| 代表的な用途 | ハウジング、エレクトロニクス、消費者製品 | 機械摩耗部品、工業用部品 |
| 色 | 黒も利用可能 | 黒も利用可能 |
精密部品の場合、陽極酸化層は仕上がり寸法に影響を与えるため、加工中に陽極酸化処理を考慮する必要があります。重要な穴、ネジ、ボア、および合わせ面は、仕上げ前に適切な寸法補正が必要になる場合があります。
用途の要件に応じて正確なアルミニウム合金を選択できます。
優れた機械加工性、強度対重量比、および陽極酸化への適性により、CNC 機械加工ハウジングに人気の選択肢です。
良好な機械的性能と機械加工性が要求される構造部品や産業部品に適しています。
より高い強度が必要な箇所に使用されます。ただし、合金組成が陽極酸化の外観に影響を与える可能性があるため、材料の選択時に化粧陽極酸化の要件を考慮する必要があります。
プロジェクトに応じて、JYH は以下のことも評価できます。
この商品は標準の既製エンクロージャではない。
ハウジングは以下に応じて製造できます。
寸法、壁の厚さ、穴、ポケット、取り付けポイント、ネジ、表面仕上げ、その他の機能を用途に合わせてカスタマイズできます。
このため、CNC 加工は、標準のアルミニウム筐体では必要な形状や寸法精度を実現できない新製品を開発する企業に適しています。
カスタム CNC 機械加工アルミニウム ハウジングは、次のようなさまざまな業界や製品カテゴリで使用できます。
カスタム アルミニウム ハウジングの一般的な生産ワークフローには次のものが含まれます。
当社のエンジニアは、2D 図面や 3D CAD モデルをレビューして、材料、公差、形状、表面仕上げ、機能要件を理解します。
設計は、工具のアクセスしやすさ、壁の厚さ、内側のコーナー、深いキャビティ、ワーク保持、および加工順序について見直されます。
指定されたアルミニウム合金が調達され、CNC 加工用に準備されます。
ハウジングは適切な CNC フライス加工プロセスを使用して機械加工されています。複雑なコンポーネントでは、複数のセットアップや多軸加工が必要になる場合があります。
鋭利なエッジ、バリ、加工残りは表面仕上げ前に除去されます。
コンポーネントには黒色陽極酸化処理またはその他の指定された表面処理を施すことができます。
重要な寸法と機能的特徴は、顧客の要件に従って検査されます。
完成したコンポーネントは、梱包および出荷前に目視および寸法検査されます。
| 製造方法 | 複雑な形状 | 精度 | プロトタイプに優しい | 表面仕上げ | カスタマイズ |
|---|---|---|---|---|---|
| CNC加工 | 素晴らしい | 素晴らしい | 素晴らしい | 素晴らしい | 素晴らしい |
| 板金 | 適度 | 良い | 良い | 良い | 良い |
| ダイカスト | 良い | 良い | 低い | 素晴らしい | 適度 |
| 射出成形 | 素晴らしい | 素晴らしい | 低い | 素晴らしい | 適度 |
| 3D プリント | 素晴らしい | 適度 | 素晴らしい | 適度 | 素晴らしい |
少量生産およびエンジニアリング用途の場合、CNC 加工により専用の製造ツールの必要性がなくなり、設計変更を比較的迅速に実装できるようになります。
より多くの生産量に対応するために、JYH は次のような代替製造プロセスを評価することもできます。ダイカスト、射出成形、板金加工必要に応じて。
精密 CNC 加工されたアルミニウム ハウジングの場合、合わせ面、取り付けインターフェイス、穴、ネジ、内部キャビティ周辺の寸法管理が特に重要です。
プロジェクトの要件に応じて、検査には次のものが含まれます。
検査要件は、顧客の図面と品質仕様に従って定義できます。
JYH 精密機械加工は、以下のようなカスタム製造プロジェクトをサポートします。試作開発から生産まで。
以下に適しています:
以下に適しています:
確立された製品の場合、再現性、品質、生産効率を考慮して製造プロセスを最適化できます。
このプロトタイプから生産までのアプローチにより、お客様は製品がエンジニアリング開発から生産に移行する際の継続性を維持できます。
正確な見積もりを提供するには、以下を送信してください。
一部：CNC 加工アルミニウムハウジング
材料：6061-T6
仕上げる：黒アルマイト処理
量：100個
描画：PDF+STEP
検査：寸法検査
応用：産業用電子機器の筐体
図面をお送りいただければ、当社のエンジニアリング チームが設計をレビューし、提供いたします。DFM フィードバックと製造見積。
ハウジングは、次のような用途に応じてカスタマイズできます。
CNC 加工アルミニウム ハウジングは、コンピュータ制御のフライス盤を使用してアルミニウムから製造された精密機械エンクロージャです。ポケット、キャビティ、穴、ねじ山、取り付けインターフェース、その他のカスタム機能を含めることができます。
はい。ハウジングはあなたの好みに合わせてカスタマイズできます2D設計図と3D CADモデル。
6061-T6 は、機械加工性、機械的特性、陽極酸化適性の有益な組み合わせを提供するため、汎用 CNC 機械加工アルミニウム ハウジングの一般的な選択肢です。適切な合金は、最終的には用途の機械的、環境的、および外観上の要件によって決まります。
はい。黒色陽極酸化処理は、要求される外観、耐久性、寸法要件に応じて、タイプ II またはタイプ III として指定できます。
はい。 CNC 加工は、専用の射出成形金型やダイカスト工具を必要とせずに CAD データから直接部品を製造できるため、プロトタイプの作成に最適です。
はい。 CNC 加工は、プロトタイプ、少量生産、および大規模な生産プログラムに使用できます。
プロジェクト要件に応じて、必要に応じて寸法検査や CMM 測定などの検査文書を提供できます。
あSTEP/IGES 3D モデルと PDF 2D 図面が推奨されます。数量と表面仕上げの要件も提供する必要があります。
