起源の場所:
中国
ブランド名:
JYH
モデル番号:
OEM/ODM
| パラメータ | 標準仕様 | エンジニアリングノート＆能力 |
|---|---|---|

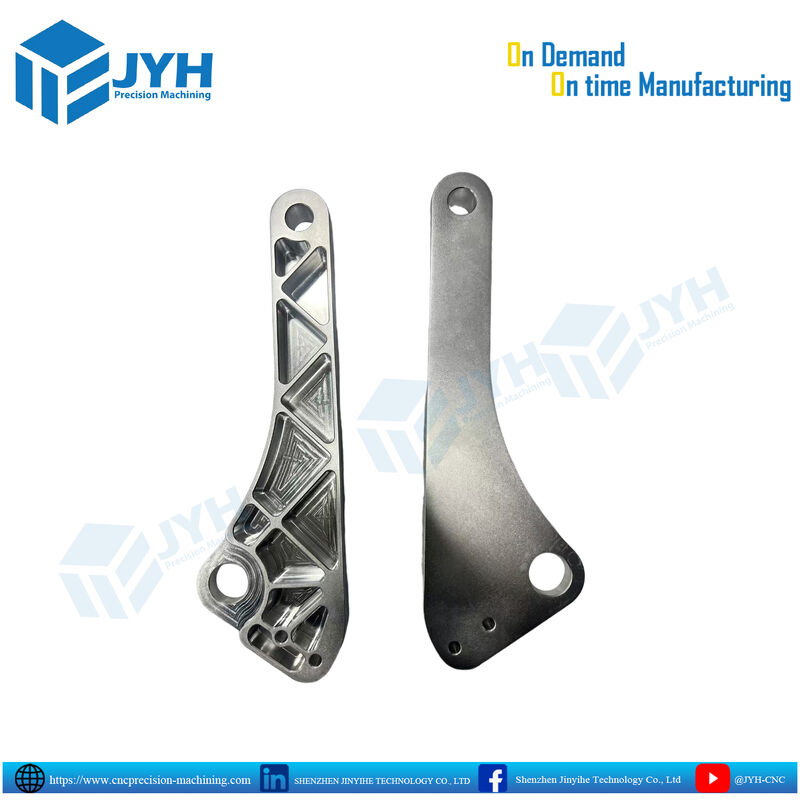

| 材料指定 | アルミニウム 7075-T6、6061-T6、6082-T6 | 7075-T6は高衝撃用途に推奨。6061-T6は汎用用途に。 |
| 加工方法 | 4軸/5軸同時CNCフライス盤 | マルチキャビティアダプティブクリアランスと統合仕上げパス |
| 寸法公差 | 一般公差±0.010 mm。重要公差は±0.005 mmまで。 | ISO 2768-m/fまたはASME Y14.5規格で評価 |
| ピボットボア真度 | 一次基準面に対してØ0.012 mm以内 | デュアルピボットリンケージでのバインディングフリー回転を保証 |
| ボア円筒度/振れ | 0.005 mm（0.0002インチ）以内 | 干渉フィットベアリングの長寿命化に不可欠 |
| 表面仕上げ（ポケット） | Ra 0.8 µm - Ra 1.6 µm (32 - 63 µin) | 内部ウェブ壁に沿ったクリーンなCNCスキャロッピング |
| 表面処理 | ガラスビーズブラスト（マット）、MIL-A-8625タイプII / タイプIIIハードコート | クリア、ブラック、チタングレー、またはカスタムアルマイト染料 |
| 品質検証 | 100% CMM検査、ボアエアゲージ、表面粗さ試験機 | 完全なFAI、3.1材料証明書、バルーンド図面を提供 |
| 特性/メトリック | アルミニウム 6061-T6 | アルミニウム 7075-T6 | チタン グレード5 (Ti-6Al-4V) |
|---|---|---|---|
| 降伏強度 (Sy) | 276 MPa (40 ksi) | 503 MPa (73 ksi) | 880 MPa (128 ksi) |
| 疲労強度 (107サイクル) | 96 MPa | 160 MPa | 510 MPa |
| 密度 (ρ) | 2.70 g/cm³ | 2.81 g/cm³ | 4.43 g/cm³ |
| 比弾性率 (E/ρ) | ~25.5 GPa/(g/cm³) | ~25.6 GPa/(g/cm³) | ~25.7 GPa/(g/cm³) |
| 加工サイクル効率 | 高速（ベースライン100%） | 高速（ベースライン約95%） | 低速（ベースライン約25-30%） |
| 主な産業役割 | 軽量ロボット、フレーム | モータースポーツウィッシュボーン、航空宇宙リンク | 極低温航空宇宙リンク |
ビデオ
ビデオ
ビデオ
ビデオ
問い合わせを直接私たちに送ってください.
